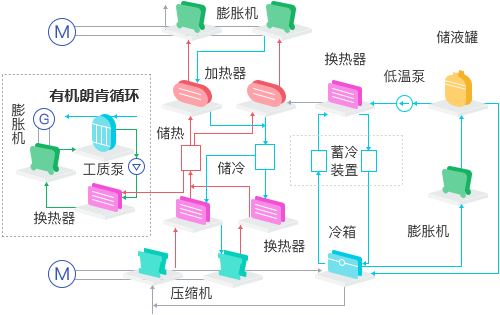

左图为耦合有机朗肯循环的液化空气储能系统，采用多级压缩，多级膨胀。系统分为液化空气储能、空气释能发电和有机朗肯循环三部分。
液化空气储能部分主要由电动机、空气压缩机、换热器、储热器、储冷器、冷箱、低温膨胀机和液态空气储罐组成；空气释能发电部分主要由低温泵、气化换热器、蓄冷装置、加热器、膨胀机和发电机组成；有机朗肯循环部分主要由换热器、膨胀机和工质泵组成。
系统的工作流程为：储能时，来自可再生能源发电或电网富余的电能驱动多级空气压缩机，被压缩后的高温高压空气经换热器冷却后送入冷箱进一步冷却，达到一定参数后，通过低温膨胀机降压液化，液化后的空气储存在液态空气储罐。释能时，液态空气储罐中的液态空气由低温泵加压，通过回热成为高温高压的气态空气，进入多级膨胀机膨胀做功，带动发电机旋转发电。有机朗肯循环部分吸收来自储热器的多余热量，有机工质吸热气化后膨胀做功发电。
